1 Chip & 2 Chip Modell von außen erkennen (100%)

Beitrag von Nibbler » 27. November 2013, 19:51

Hallo Freaks :pieks:

Sehe immer wieder Posts, auch hier bei den Snes Freaks,
wo Leute auf gut Glück oder anhand von sticker farben zwischen 1Chip & 2 Chip Snes unterscheiden.

Da dies aber nie wirklich 100%ig ist und ich kein Thema dazu gefunden habe,
mach ich mal eins dazu. ( falls schon vorhanden dann bitte wieder löschen )

Also, um zwischen 1 Chip & 2 Chip zu unterscheiden ( falls das jemand wichtig sein sollte )
ist ganz einfach.

Man guckt einfach in den Expansion port unterhalb der konsole.

Beim 2 Chip model findet man da 3 silberne punkte die geradlinig angereit sind,
Beim 1 Chip sind diese 3 punkte nicht vorhanden.


Hab leider grad keine Digi Cam zurhand :|

das sollte aber ausreichen ( obwohl es von einem US snes ist )
(hab die punkte rot eingezeichnet)

PS: villeicht könnte mal jemand vernünftige fotos machen, könnte ja nicht schaden.
Dateianhänge

Benutzeravatar
rama
SNES-Freak
SNES-Freak
Beiträge: 336
Registriert: 7. September 2013, 14:07
+Positive Tradingpoints+: 5 von 5

Re: 1 Chip & 2 Chip Modell von außen erkennen (100%)

Beitrag von rama » 28. November 2013, 18:52

Zudem kann man anhand der Seriennummern abschätzen, ob es eine 1Chip Revision ist.
Leider sind mir jetzt die Werte entfallen, aber ich meine ab UP181xxx und sicher ab UP182xxx ist es ein (DE) 1Chip.

Benutzeravatar
Nibbler
SNES-Programmer
SNES-Programmer
Beiträge: 109
Registriert: 19. November 2013, 14:20
+Positive Tradingpoints+: 0 von 0

Re: 1 Chip & 2 Chip Modell von außen erkennen (100%)

Beitrag von Nibbler » 28. November 2013, 19:32

Danke Rama , aber hier gehts um die 100%ige erkennung :wink:

Benutzeravatar
borti4938
Hardcore SNES-Freak
Hardcore SNES-Freak
Beiträge: 1067
Registriert: 23. August 2012, 17:43
+Positive Tradingpoints+: 69 von 69

Re: 1 Chip & 2 Chip Modell von außen erkennen (100%)

Beitrag von borti4938 » 28. November 2013, 21:34

Wir haben schon mal versucht, n Bereich der Seriennummern für die Versionen aus zu machen -> guck mal hier. Leider gibt es einen überschneidenen Bereich ;)

Benutzeravatar
rama
SNES-Freak
SNES-Freak
Beiträge: 336
Registriert: 7. September 2013, 14:07
+Positive Tradingpoints+: 5 von 5

Re: 1 Chip & 2 Chip Modell von außen erkennen (100%)

Beitrag von rama » 29. November 2013, 00:20

Natürlich geht es nur mit der Seriennummer nicht 100 prozentig, aber es hilft schon mal wenn man nur ein Handybild der Unterseite hat.
Will man es genau wissen, muss man dem gegenüber erst erklären, wo er welche Abdeckung mal öffnen soll, um schlecht sichtbare Lötpunkte zu zählen. Das geht selten gut :p

Danke borti, der unsichere Bereich ist also um UP171xxx rum. Viel höher = gute Chance auf 1Chip.

Ich frage mich natürlich noch, ob sich mal jemand an die alte Revision macht und dort die Bildqualität
untersucht. Wäre klasse wenn alle SNES ein scharfes Bild hätten :)

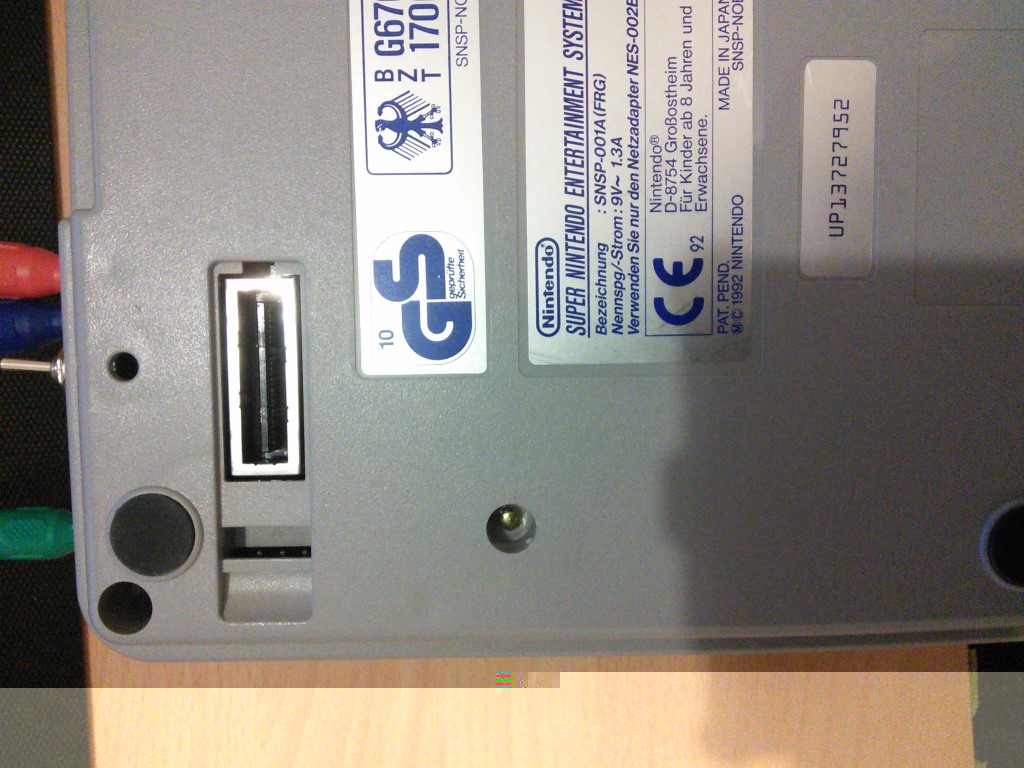

Ich habe mal ein Bild meiner 2 Konsolen gemacht. Beim alten Modell kann man die 3 Lötpunkte recht deutlich
sehen, beim 1Chip ist ein Teil eines Ringes leicht sichtbar.
Dateianhänge
2Chip
2Chip
1Chip
1Chip

Benutzeravatar
Nibbler
SNES-Programmer
SNES-Programmer
Beiträge: 109
Registriert: 19. November 2013, 14:20
+Positive Tradingpoints+: 0 von 0

Re: 1 Chip & 2 Chip Modell von außen erkennen (100%)

Beitrag von Nibbler » 29. November 2013, 06:36

Danke Rama für die Fotos !!! :rock:

Genau so ist es. Die 3 lötpunkte des 2 chip models sind gut sichtbar !
Lieb grüß
Nibbler

Benutzeravatar
ChronoMoogle
snesfreaks.com-Team
snesfreaks.com-Team
Beiträge: 9895
Registriert: 26. Februar 2007, 14:56
+Positive Tradingpoints+: 98 von 98
Wohnort: Nippon
Kontaktdaten:

Re: 1 Chip & 2 Chip Modell von außen erkennen (100%)

Beitrag von ChronoMoogle » 22. Januar 2014, 21:47

Theorie wiederlegt: Diese koennen auch CPU-RGB-02 Modelle sein.
http://forum.snesfreaks.com/viewtopic.p ... 84#p234284
| Mein YT Channel | Mein Twitter | Ich suche | Ich verkaufe | Foren SuFu |
...weil Terranigma einfach das Größte ist!

d4s
Moderator
Moderator
Beiträge: 345
Registriert: 13. Juni 2006, 16:11
+Positive Tradingpoints+: 1 von 1
Kontaktdaten:

Re: 1 Chip & 2 Chip Modell von außen erkennen (100%)

Beitrag von d4s » 22. Januar 2014, 22:02

Nevermind :P
Bild Bild

Benutzeravatar
rama
SNES-Freak
SNES-Freak
Beiträge: 336
Registriert: 7. September 2013, 14:07
+Positive Tradingpoints+: 5 von 5

Re: 1 Chip & 2 Chip Modell von außen erkennen (100%)

Beitrag von rama » 23. Januar 2014, 01:53

Aber bestimmt nicht in Pal Land, oder? :)

Benutzeravatar
Nibbler
SNES-Programmer
SNES-Programmer
Beiträge: 109
Registriert: 19. November 2013, 14:20
+Positive Tradingpoints+: 0 von 0

Re: 1 Chip & 2 Chip Modell von außen erkennen (100%)

Beitrag von Nibbler » 23. Januar 2014, 20:04

Chrono, bitte bring hier keine verwirrung rein :wink:
